保温カバー クルムダン

包む(クルム)だけで断(ダン)熱できる着脱簡単な保温カバー・保温ジャケット

保温カバー クルムダン

設備を包むだけで、省エネに!
板金加工/ラッキングから切り替えるだけで、生産ロス時間&工事費用削減!

5つの効果

①断熱(省エネ)

熱源設備は放熱し続けるため、稼働中も熱エネルギーを必要とします。
保温対策無しでは、エネルギーロスとなり光熱費などのコスト増大に至ります。

クルムダンは設備に装着するだけで、断熱効果を発揮し、省エネ対策が可能です。

②遮熱(熱中症対策、火傷防止)

断熱と同様に、機器・配管が放熱し続けると空間温度の上昇は避けられず、工場の現場作業員の熱中症や接触時の火傷に繋がる危険性があります。

クルムダンを巻くことにより放熱量を削減させることができ、また火傷防止対策にもなります。

表面温度120℃のバルブにクルムダンを装着し、約44℃まで下がった事例もあります。
 ※各種ご使用条件によって、遮熱効果は異なります。
 ※生地厚みなどにより、更なる遮熱効果を発揮可能です。

③保温(凍結防止、結露防止)

工場の生産管理上、冬季における「凍結」のリスクを考慮しなくてはなりません。
特に屋外配管は夜間凍結してしまい、翌朝から直ぐ生産稼働することが困難となるケースがあります。
つまり、会社全体の売上減少を招きかねません。

クルムダンは、保温効果があり屋外でも使用可能なため、ポンプなどの基幹設備を包むことで凍結防止に貢献します。
屋外でのご使用で、雨にさらされる場合は、ご相談ください。

④安全対策(衝突防止)

工場内で転倒しまったことが原因で設備にぶつかって怪我してしまうなど、小さなうっかりから思わぬ大事故を招いてしまうかもしれません。

クルムダンは、保温材として十二分に機能できるだけの製品厚みを有するため、衝突を和らげる緩衝材としての安全対策効果も期待できます。

⑤遮音(騒音対策)

大きな稼働音は発する設備を対策しなければ、近隣住民とのトラブルや作業員にとって健康被害となる可能性があります。
実際、健康保護を目的とした騒音規制法では、「工場・事業場騒音の規制」の項目が設けられております。

防音カバーとしてクルムダンで設備を包むだけで、防音効果が高まり騒音対策に貢献することも可能です。

5つの「可」

①メンテナンスの簡略「可」

従来、保温・断熱などの目的においては、板金加工・板金工事が当たり前でした。
しかし、板金工事は一度施工してしまうと都度のメンテナンス時に、業者に依頼する手間や費用が掛かることがネックと言われています。
またラッキングは、点検時に保温材を取り外すと復元が困難で、仮に復元しても見た目が悪くなります。

弊社のクルムダンは面ファスナー・紐で固定するだけの簡単取り付けのため、工具無しで簡単に着脱可能です。
繰り返し使用可能・ご自身でメンテナンス時期決定など、作業しやすくなります。

②省エネ対策として使用「可」

既に紹介しました通り、省エネ対策用品として、簡単に/安価に/直ぐにご採用いただけます。
またSDGsや脱炭素社会(カーボンニュートラル)など、企業のESG経営に貢献します。

ご使用条件をお知らせいただければ、「省エネメリット計算書」を無料で作成可能です。
年間で節約できる金額/熱量を具体的に算出しているため、社内での上申用資料としてもそのままご活用いただけます。

 ※計算書の値は、保証値ではありません。

③熱中症対策として使用「可」

地球温暖化の煽りを受けて平均気温が右肩上がりのため、工場内での熱中症対策も避けられない課題の一つです。

クルムダンで設備を包むと、設備外部に向けた放熱を軽減することが可能ですので、遮熱効果も期待できます。
これにより、工場の室温上昇を抑制できますので、熱中症対策品としてもご検討いただけます。

④オーダーメイド品も製作「可」

バルブフランジといったJIS規格で定められている機器は、メーカー名/型式/口径などの情報のみで製作可能です。
よって、お見積りに際する、都度の現調が不要です。

加えて、クルムダンは規格品の機器に限らず、オーダーメイド品の製作も可能です。
大型の設備であればあるほど、稼働維持・再稼働のためにエネルギーを要しますが、都度の消費エネルギーを削減できます。

これまでの対応実績は、こちらをご確認ください。

⑤屋内・屋外で使用「可」

屋内は勿論のこと、屋外設備にも使用可能です。
屋外で本体むき出しのまま設置されているバルブ・配管・ポンプといった機器の凍結対策としてもご採用いただけます。

導入事例紹介

【乳業メーカーのお客様】プレート式殺菌装置

大型で稼働時間が長い放熱設備は、特に電気代が高いので、省エネ対策を進めたい。。。
クルムダンは大型設備でも装着可能で、省エネに貢献します!

【化学メーカーのお客様】グローブバルブ(グローブ弁)+Y型ストレーナー

蒸気配管での採用が多い、グローブバルブとY型ストレーナー用保温例です。

蒸気配管の表面が熱く、作業員が接触時の火傷が怖い。。。
誰でも簡単に装着するだけで、安全対策に貢献します!

実績ラインナップ

下記に挙げたラインナップは一例となりますので、その他の機器でご検討されている場合、一度ご相談ください。

標準品ラインナップ

各種メーカー製規格品の対応が、現調無しでお見積り可能です。
勿論、1ヶ~の販売も可能です。

  • バルブ・弁
  • グローブバルブ(グローブ弁)
  • ゲートバルブ(ゲート弁)
  • ボールバルブ(ボール弁)
  • 減圧バルブ(減圧弁)
  • アングルバルブ(アングル弁)
  • 安全弁
  • チャッキバルブ(チャッキ弁)
  • Y型ストレーナー
  • フランジ
  • 閉止フランジ(ブラインドフランジ、メクラフランジ)

オーダーメイド品ラインナップ

機器の測定が基本的に必要ですが、図面などの情報で概算の回答も可能です。
概算にご納得いただいた上で、現調で測定いたします。

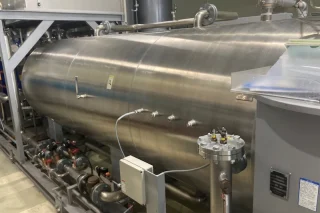

  • 殺菌機(プレート式殺菌機[プレート式熱交換器]、チューブ式殺菌機[多菅式熱交換器]、レトルト殺菌装置など)
  • タンク
  • 熱交換器(多感式熱交換器、プレート式熱交換器など)
  • ポンプ
  • 炉(加熱炉、乾燥炉など)
  • 熔解釜
  • ロボットプロテクター
  • 蒸気発生器(スチーム発生器)
  • 押出機(押出成形機)
  • U型ストレーナー
  • 配管
  • ダクト

材質ラインナップ

様々な材質との組み合わせにより、幅広い温度帯での保温・保冷を実現します。
ご使用条件を伺った上で、最適な材質を選定いたします。

蒸気ライン用
(機器表面80℃~200℃)
高温装置用
(機器表面80℃~900℃)
冷温水用
(機器表面0℃~80℃)
凍結防止用
(機器表面0℃~20℃)
用途 ・蒸気 ・高温度域 ・結露防止
・温水保温
※外気温-5℃まで対応可能。
・凍結防止
※外気温-20℃まで対応可能。
設備例 バルブ
配管
乾燥炉
押し出し機
ボイラー
排気菅
熱交換器(空調設備)
タンク(食品プラント)
ポンプ(屋外)
材質ラインナップ 【表・裏面材】
ガラスシリコンクロス

【断熱材】
ホワイトグラスウール
グラスウール
ロックウール
【表・裏面材】
ガラスシリコンクロス
シリカクロス
ガラスクロス

【断熱材】
ホワイトグラスウール
グラスウール
ロックウール
セラミックウール
【表・裏面材】
PVC
ガラスシリコンクロス
アルミガラスクロス

【断熱材】
ホワイトグラスウール
グラスウール
発泡ポリエチレン
ウレタン発泡ゴム
【表・裏面材】
PVC
ガラスシリコンクロス

【断熱材】
ホワイトグラスウール
発泡ポリエチレン
ウレタン発泡ゴム

※本製品の効果は、「機器表面(製品内部側)温度0℃以上」の場合に発揮します。
 製品内部(機器側)がマイナスの場合、結露の凍結により製品も凍結する恐れがございます。

ご不明点あれば、以下のお問い合わせフォームよりご連絡願います。
また、カタログもご用意しておりますので、こちらからご覧ください。

サンプルお貸し出しサービス

サンプルのお貸し出しサービスもご用意しております。
「どのような製品か見てみたい。」とお考えのお客様は、以下のお問い合わせフォームからご相談ください。

※クルムダンのラインナップは多岐に渡るため、以下2種から選択ください。
